Гаражные секционные ворота серии RSD02 рассчитаны на установку в проемы как небольших, так и средних размеров (ширина — от 2000 до 6000 мм, высота — от 1800 до 3100 мм) и с более интенсивной эксплуатацией.

Изготовление: по индивидуальным размерам заказчика; возможна установка окон, калитки и автоматики.
Преимущества: многообразие типов подъема ворот позволяет монтировать их в гаражах с любой геометрией внутреннего пространства.
Механизм балансировки полотна: торсионный механизм с ресурсом эксплуатации до 25 000 циклов.
Дизайн: панели любого вида, типа поверхности и цвета, которые выпускает компания DoorHan; 3 варианта Premium-облицовки полотна — Classic, Country и Hi-Tech.

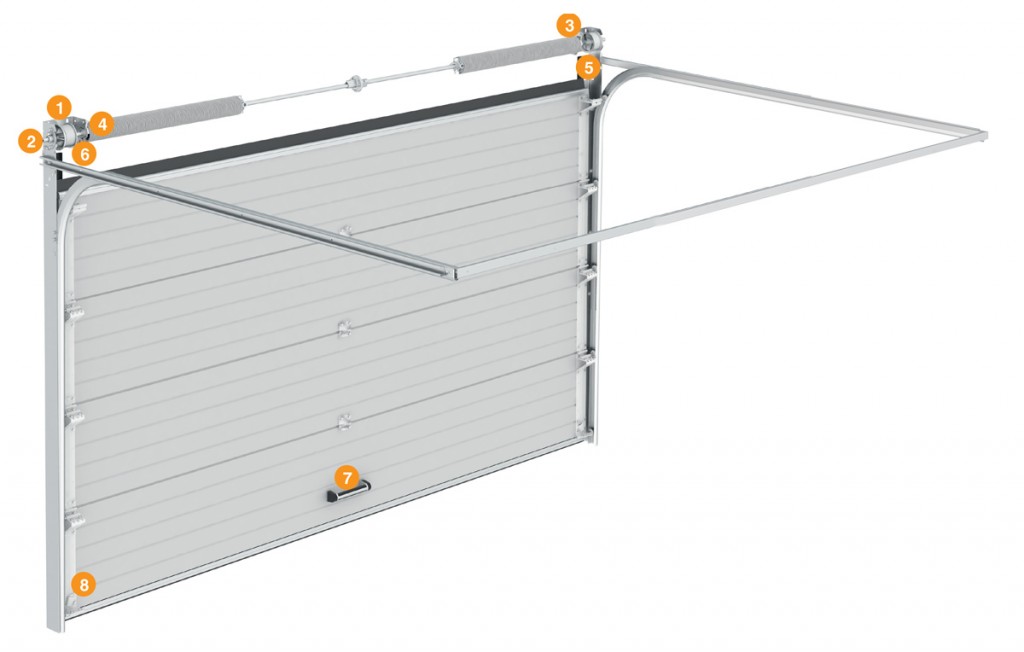

Конструкция секционных ворот

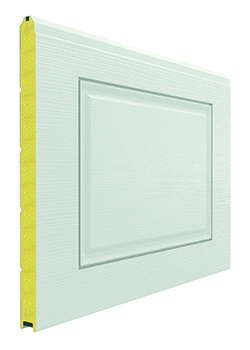

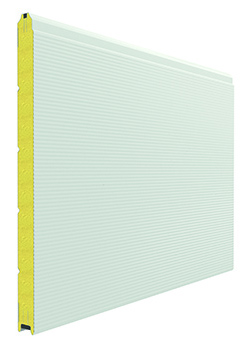

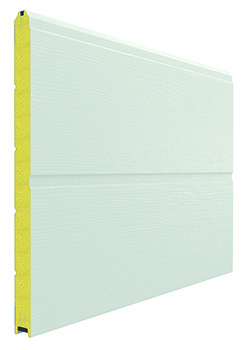

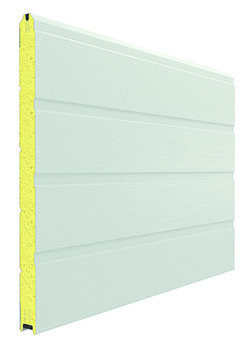

ВИДЫ ПАНЕЛЕЙ

ТИПЫ ПОВЕРХНОСТИ

СТАНДАРТНЫЕ ЦВЕТА ПО RAL-КАРТЕ

ЦВЕТА «ПОД ДЕРЕВО»













ДорХан Новинки

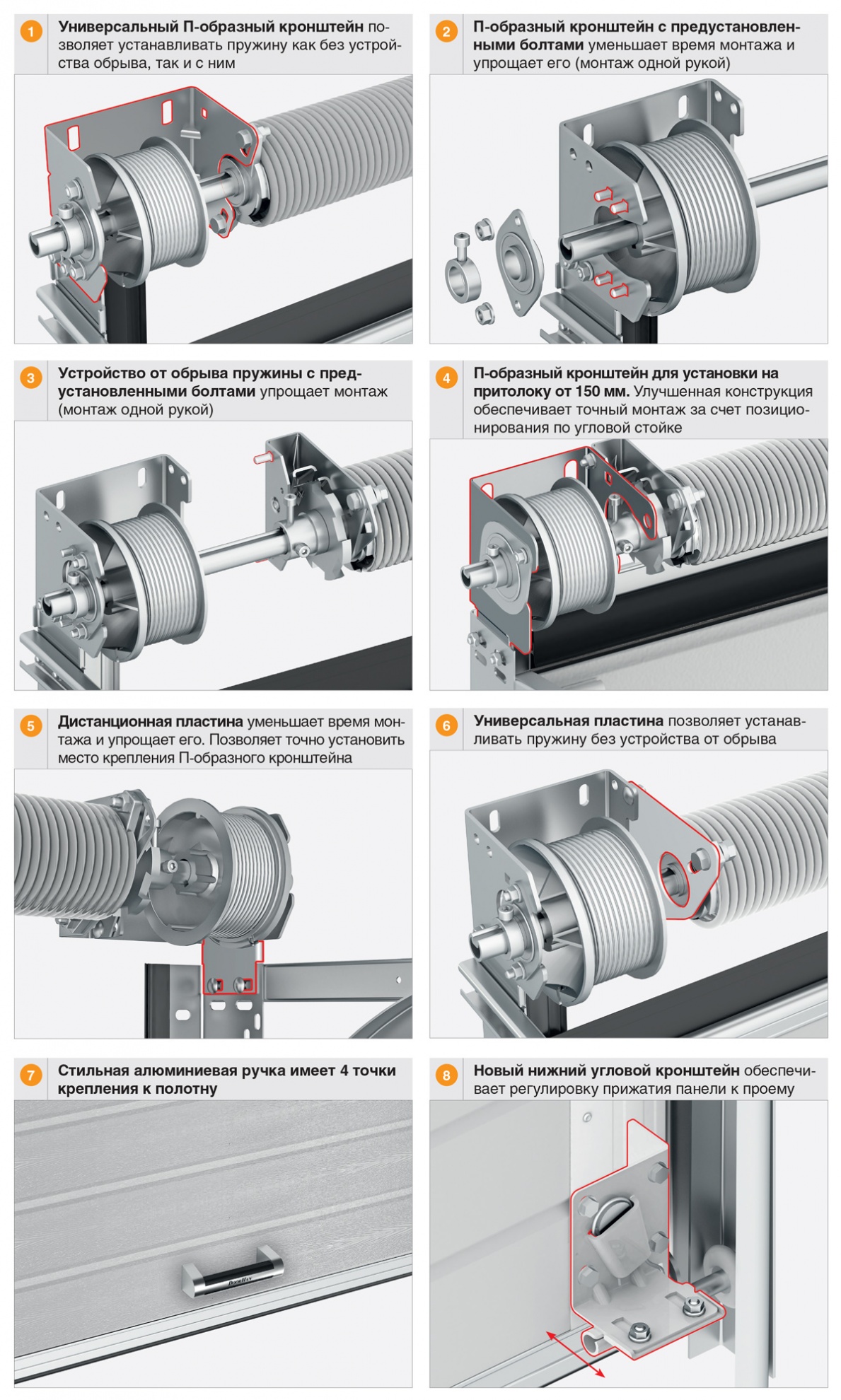

Благодаря новому кронштейну, ворота серии RSD02 с системой барабан впереди могут устанавливаться в небольшие помещения с низкой притолокой от 160 мм.





Универсальная система крепления С-профиля гарантирует простой и безошибочный монтаж.







Встраиваемый профиль новой конфигурации с термоконтуром предотвращает промерзание панели. Нижний уплотнитель отлично герметизирует проем.





Новые ролики имеют закрытые подшипники, предотвращающие попадание пыли, что увеличивает их срок службы.







Односторонний верхний профиль позволяет сохранить терморазрыв панели (отсутствие «мостика холода»), что снижает образование конденсата и наледи на внутренней стороне щита.

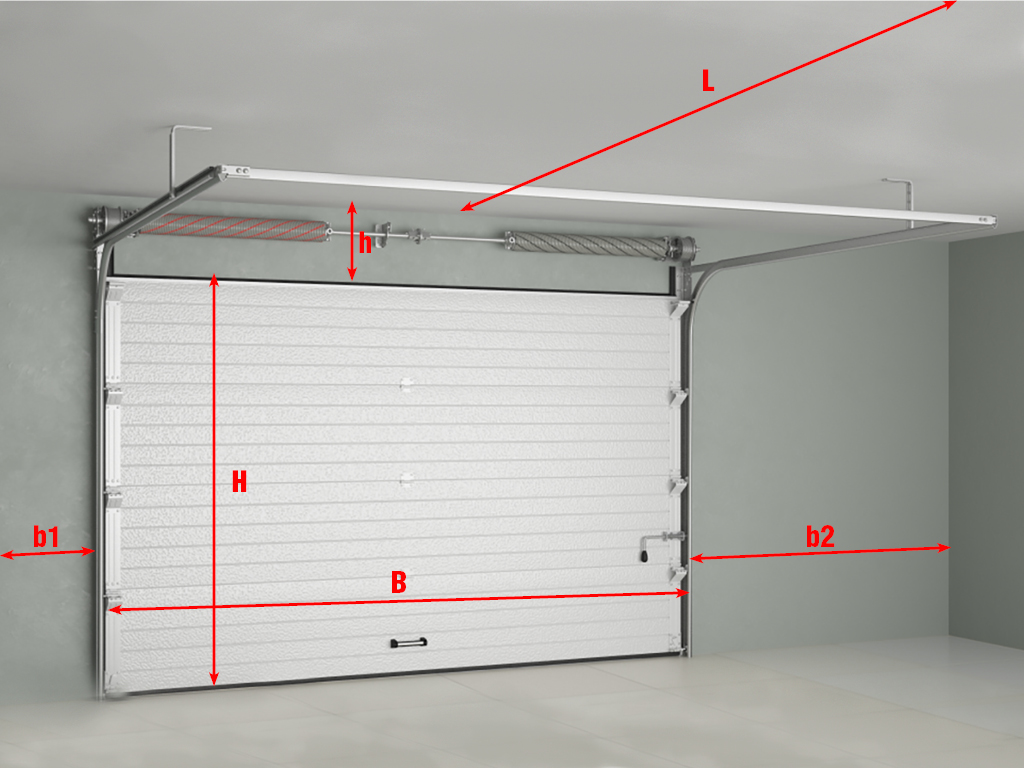

ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА

Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:

H — высота проема (расстояние от пола до верха проема);
B — ширина проема (расстояние от левого до правого края проема);
h — притолока (расстояние от верха проема до потолка) от 150 мм;
b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) от 120 мм;
L — глубина помещения.
При замере Н и В за итоговый размер принимается наибольшая величина.
При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.

ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ

Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.
